產品描述

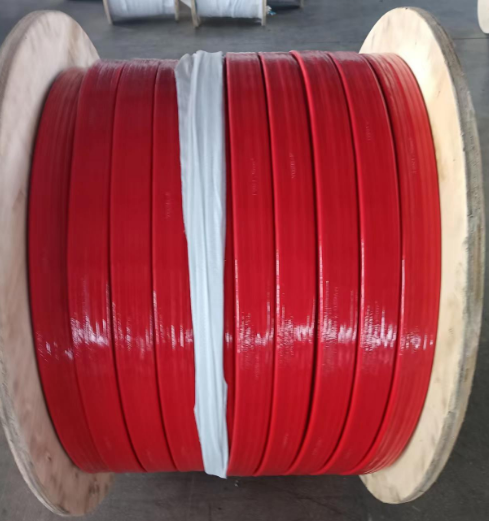

抗拉耐熱扁電纜YGCBL
產品介紹
抗拉耐熱扁電纜YGCBL應用：
抗拉耐熱扁電纜YGCBL廣泛應用于起重、 運輸、 機械、 電氣、 鋼鐵、 醫藥、冶金、 港口、 礦山、 物流、 倉儲等行業的0.6/1kV及以下各種移動動力裝置的電源連接及控制、 信號、 照明等。
抗拉耐熱扁電纜YGCBL生產執行標準：采用企業標準
抗拉耐熱扁電纜YGCBL使用特性具有優良的耐高溫、 阻燃、 耐輻射、 耐老化、 耐臭氧、 防水等特性， 并具有很好的耐寒性、 耐候性。
1、 額定電壓:UO/U為0.6/1kV。
2、 電纜允許工作溫度范圍： 硅橡膠絕緣-60℃～ 180℃；氟塑料絕緣-60℃～ 200℃。
3、YGCBL耐高溫硅橡膠電纜短路時(持續間不超過5S)電纜導體的溫度不超過250℃。
4、 電纜敷設溫度應不低于-20℃。
5、 電纜彎曲半徑為電纜小邊長度的10倍
高溫硅橡膠電纜 組成部分：
導體：銅芯軟導體(可采用鍍錫軟導體)
絕緣：采用擠壓式硅橡膠絕緣
護套：采用擠壓式硅橡膠護套，結構為扁型
標稱截面mm2 | 導體直徑mm | 絕緣厚度mm | 護套厚度mm | 間距mm | 電纜外徑mm | 重量(kg) |
4×1 | 1.29 | 0.8 | 1.6 | 1 | 17.76×6.09 | 225 |
6×1 | 1.29 | 0.8 | 1.6 | 1 | 25.54×6.09 | 308 |
8×1 | 1.29 | 0.8 | 1.6 | 1 | 33.32×3.09 | 360 |
4×1.5 | 1.56 | 1 | 1.6 | 1 | 20.44×6.76 | 291 |
6×1.5 | 1.56 | 1 | 1.6 | 1 | 29.56×6.76 | 360 |
8×1.5 | 1.56 | 1 | 1.6 | 1 | 38.68×6.76 | 469 |
4×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 27.1×8.05 | 333 |
6×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 39.8×8.05 | 536 |
8×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 52.5×8.05 | 608 |
4×4 | 2.60 | 1.8 | 1.7 | 1.7 | 33.3×9.6 | 457 |
6×4 | 2.60 | 1.8 | 1.7 | 1.7 | 49.1×9.6 | 790 |
4×6 | 3.15 | 2 | 1.9 | 2.0 | 38.4×11.5 | 615 |
6×6 | 3.15 | 2 | 1.9 | 2.0 | 56.7×11.5 | 1098 |
3×10 | 4.4 | 2.5 | 2.4 | 2.4 | 37.8×14.2 | 702 |
6×10 | 4.4 | 2.5 | 2.4 | 2.4 | 73.2×14.2 | 1428 |
3×25 | 6.81 | 2.8 | 2.7 | 2.8 | 48.23×17.81 | 1645 |
6×25 | 6.81 | 2.8 | 2.7 | 2.8 | 93.86×17.81 | 3325 |
4×35 | 7.9 | 3 | 3 | 3 | 70.6×19.9 | 2181 |
3×50 | 9.2 | 3.2 | 3.1 | 3.4 | 59.8×21.8 | 2681 |
4×50 | 9.2 | 3.2 | 3.1 | 3.4 | 78.8×21.8 | 3158 |
3×70 | 12.6 | 3.4 | 3.3 | 3.8 | 72.4×26 | 2878 |
3×120 | 15.4 | 3.8 | 3.07 | 4.2 | 84.8×30.4 | 5157 |
3×150 | 16.4 | 4 | 4.1 | 4.4 | 90.2×32.6 | 6171 |
