產品描述

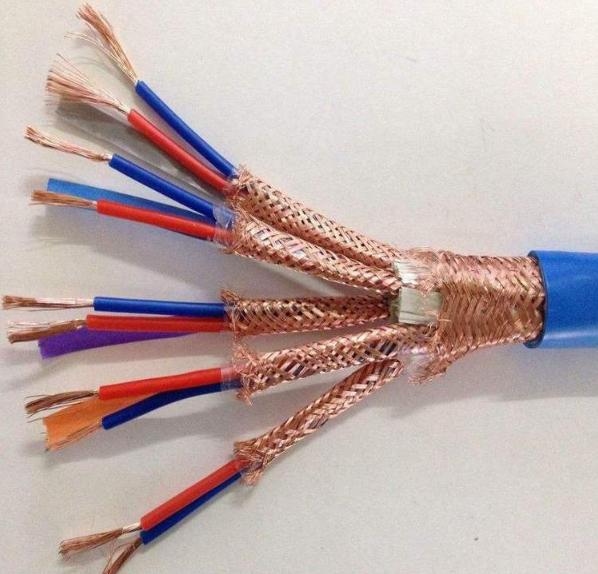

本安電纜EISC-SS-2*2*1.0
本安電纜EISC-SS-2*2*1.0標準主要技術指標系參照IEC227(1979)出版物及英國BS5308Part1標準資料編制。
用途：本安電纜EISC-SS-2*2*1.0用于交流額定電壓450/750V及以下，抗射頻干擾及抗近場耦合能力較強的對本質安 全要求的敷設場所；也適用于有******爆炸環境運作的工業部門的集散系統和本質安 全電路信號傳輸等。
型號。名稱及使用范圍：(見表1)
表1
型 號 | 名 稱 | 主要使用范圍 |
EISC-S | 銅芯聚乙烯絕緣，聚氯乙烯護套二芯絞合屏蔽，阻燃防爆本質安 全電纜 | 敷設在室內.電纜溝管道的固定場合 |
EISC-S22 | 銅芯聚乙烯絕緣，聚氯乙烯護套二芯絞合屏蔽，阻燃防爆內鋼帶鎧裝本質安 全電纜 | 敷設在室內.電纜溝管道內，直埋能承受較大機械外力等固定場合 |
EISC-SS EISC-SS-R | 銅芯聚乙烯絕緣，聚氯乙烯護套二芯絞合屏蔽，總屏蔽阻燃防爆本質安 全電纜 | 敷設在室內.電纜溝管道內固定場合 |
使用條件：
1) 額定電壓為450/750V。
2) 電纜導體的長期允許工作溫度為70℃。
3) 電纜的敷設溫度應不低于0℃，允許推薦的彎曲半徑無鎧裝電纜應不小于電纜外徑的6倍。有鎧裝的電纜應不小于電纜外徑的12倍。
規格及技術參數：
1)規格范圍，見表2。
表2
電纜型號 | 額定電壓(V) | 絞對組數 | 標準截面(mm2) |
EISC-S EISC-S22 EISC-SS EISC-SS22 | 450/750 | 1~12 | 1.5~2.5 |
注：推薦的組數系列為1，2，3，4，5，7，8，10，12。
2導體結構型式及計術參數規定，見表3。
表3
標稱截面(mm2) | 導體結構 | 20℃時導體直流電阻(Ω/km) | ||
種類 | 根數/單根直徑(mm) | 不鍍錫 | 鍍錫 | |
1.0 | 1 3 | 1/1.13 32/0.20 | 18.1 19.5 | 18.2 20.0 |
1.5 | 1 3 | 1/1.38 48/0.20 | 12.1 13.3 | 12.2 13.7 |
2.5 | 1 3 | 1/1.78 49/0.26 | 7.41 7.98 | 7.56 8.21 |
