同軸射頻電纜


實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95 SFB-50/75/100

實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95SFB-50/75/100一、產品用途及特點實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95SFB-50/
  • 電 話：18855017299,13637026879
  • 郵 箱：823213582@qq.com
產品描述

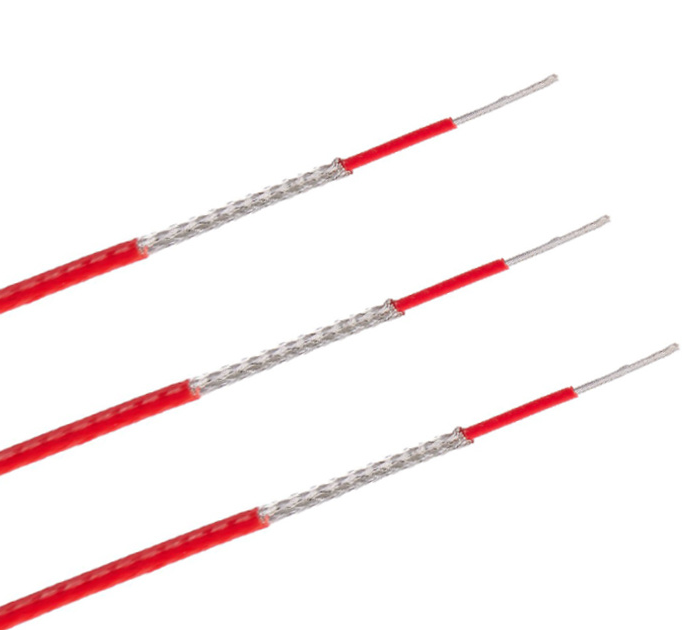

                                         實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95 SFB-50/75/100

一、產品用途及特點

實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95 SFB-50/75/100多用于傳輸視頻信號、無線電信號、測量信號和數據信號。電纜主體結構由內導體、絕緣、外導體和護套構成。電纜具有低衰減，傳輸距離遠，易于安裝等特點。主要應用于航空、航天、兵器、船舶等通訊領域高頻信號的傳輸。

實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95 SFB-50/75/100產品詳情

二、產品標準：實芯聚四氟乙烯絕緣射頻電纜SFF-50/75/95 SFB-50/75/100企業標準.

三、產品型號

SFF-50/75/95系列

SFB-50/75/100系列

四、使用特性

工作溫度：-55～+200℃

 產品參數

五、主要技術指標

 SFF系列50Ω同軸電纜參數

序號

型號

內導體mm

標稱絕緣外徑mm

鍍銀銅線外導體

標稱電纜外徑mm

介質耐壓（有效值）kV

衰減常數≤dB/m200 MHz

滅暈電壓≥kV

特性阻抗Ω

1

SFF-50-1-1

7/0.1鍍銀銅

0.87

單層

1.8

1.2

0.85

—

50±3.5

2

SFF-50-1-3

7/0.1鍍銀銅包鋼線

0.87

單層

1.8

1.2

0.85

—

3

SFF-50-1.5-1

7/0.18鍍銀銅線

1.5

單層

2.55

2.0

0.5

1.0

4

SFF-50-1.5-2

7/0.18鍍銀銅線

1.5

雙層

3.2

2.0

0.5

1.0

5

SFF-50-1.5-3

7/0.18鍍銀銅包鋼線

1.5

單層

2.55

2.0

0.5

1.0

6

SFF-50-1.5-4

7/0.18鍍銀銅包鋼線

1.5

雙層

3.2

2.0

0.5

1.0

7

SFF-50-2-1

1/0.73鍍銀銅線

2.2

單層

3.3

3.0

0.31

1.2

50±2.5

8

SFF-50-2-2

1/0.73鍍銀銅線

2.2

雙層

4.0

3.0

0.31

1.2

9

SFF-50-2-3

1/0.73鍍銀銅包鋼線

2.2

單層

3.3

3.0

0.31

1.2

10

SFF-50-2-4

1/0.73鍍銀銅包鋼線

2.2

雙層

4.0

3.0

0.31

1.2

11

SFF-50-3-1

1/0.93鍍銀銅線

3.0

單層

4.5

4.2

0.23

1.7

12

SFF-50-3-2

1/0.93鍍銀銅線

3.0

雙層

5.5

4.2

0.23

1.7

13

SFF-50-3-3

1/0.93鍍銀銅包鋼線

3.0

單層

4.5

4.2

0.23

1.7

14

SFF-50-3-4

1/0.93鍍銀銅包鋼線

3.0

雙層

5.5

4.2

0.23

1.7

15

SFF-50-5-1

1/1.48鍍銀銅線

4.6

單層

6.4

6.5

0.15

2.6

50±2

16

SFF-50-5-3

1/1.48鍍銀銅包鋼線

4.6

單層

6.4

6.5

0.15

2.6

17

SFF-50-7-2

7/0.82鍍銀銅線

7.24

雙層

10.2

7.5

0.13

2.5

18

SFF-50-7-4

7/0.82鍍銀銅包鋼線

7.24

雙層

10.2

7.5

0.13

2.5

 SFF系列75Ω、95Ω同軸電纜參數

序號

型號

內導體mm

標稱絕緣外徑mm

鍍銀銅線外導體

標稱電纜外徑mm

介質耐壓（有效值）kV

衰減常數≤dB/m200 MHz

滅暈電壓≥kV

特性阻抗Ω

1

SFF-75-1-1

1/0.17鍍銀銅線

0.87

單層

1.8

1.0

0.74

—

75±5

2

SFF-75-1-3

1/0.17鍍銀銅包鋼線

0.87

單層

1.8

1.0

0.74

—

3

SFF-75-1.5-1

7/0.1鍍銀銅線

1.5

單層

2.55

1.8

0.5

1.0

4

SFF-75-1.5-2

7/0.1鍍銀銅線

1.5

雙層

3.2

1.8

0.5

1.0

5

SFF-75-1.5-3

7/0.1鍍銀銅包鋼線

1.5

單層

2.55

1.8

0.5

1.0

6

SFF-75-1.5-4

7/0.1鍍銀銅包鋼線

1.5

雙層

3.2

1.8

0.5

1.0

7

SFF-75-1.6-1

7/0.1鍍銀銅線

1.6

單層

2.54

2.0

0.48

1.2

75±3

8

SFF-75-1.6-3

7/0.1鍍銀銅包鋼線

1.6

單層

2.54

2.0

0.48

1.2

9

SFF-75-3-1

1/0.55鍍銀銅線

3.0

單層

4.5

3.6

0.23

1.5

10

SFF-75-3-2

1/0.55鍍銀銅線

3.0

雙層

5.5

3.6

0.23

1.5

11

SFF-75-3-3

1/0.55鍍銀銅包鋼線

3.0

單層

4.5

3.6

0.23

1.5

12

SFF-75-3-4

1/0.55鍍銀銅包鋼線

3.0

雙層

5.5

3.6

0.23

1.5

13

SFF-75-5-1

1/0.82鍍銀銅線

4.6

單層

6.4

5.5

0.15

2.2

14

SFF-75-5-3

1/0.82鍍銀銅包鋼線

4.6

單層

6.4

5.5

0.15

2.2

15

SFF-95-3-1

7/0.1鍍銀銅線

2.59

單層

3.58

2.0

0.35

1.5

95±5

16

SFF-95-3-3

7/0.1鍍銀銅包鋼線

2.59

單層

3.58

2.0

0.35

1.5

   SFB系列50Ω同軸電纜參數

序號

型號

內導體mm

標稱絕緣外徑mm

鍍銀銅線外導體

標稱電纜外徑mm

介質耐壓（有效值）kV

衰減常數≤dB/m200 MHz

滅暈電壓≥kV

特性阻抗Ω

1

SFB-50-1-1

7/0.1鍍銀銅線

0.87

單層

1.9

1.2

0.85

—

50±3.5

2

SFB-50-1-3

7/0.1鍍銀銅包鋼線

0.87

單層

1.9

1.2

0.85

—

3

SFB-50-1.5-1

7/0.18鍍銀銅線

1.5

單層

2.6

2.0

0.5

1.0

4

SFB-50-1.5-3

7/0.18鍍銀銅包鋼線

1.5

單層

2.6

2.0

0.5

1.0

5

SFB-50-2-1

1/0.73鍍銀銅線

2.2

單層

3.9

3.0

0.31

1.2

50±2.5

6

SFB-50-2-3

1/0.73鍍銀銅包鋼線

2.2

單層

3.9

3.0

0.31

1.2

7

SFB-50-3-1

1/0.93鍍銀銅線

2.97

單層

4.8

4.2

0.23

1.7

8

SFB-50-3-3

1/0.93鍍銀銅包鋼線

2.97

單層

4.8

4.2

0.23

1.7

9

SFB-50-5-1

1/1.54鍍銀銅線

4.6

單層

7.1

6.5

0.15

2.5

50±2.0

10

SFB-50-5-3

1/1.54鍍銀銅包鋼線

4.6

單層

7.1

6.5

0.15

2.5

11

SFB-50-7-1

7/0.82鍍銀銅線

7.3

單層

9.2

10

0.13

4.0

12

SFB-50-7-3

7/0.82鍍銀銅包鋼線

7.3

單層

9.2

10

0.13

4.0

13

SFB-50-9-1

7/1.0鍍銀銅線

9.0

單層

11.0

12

0.098

4.8

14

SFB-50-9-3

7/1.0鍍銀銅包鋼線

9.0

單層

11.0

12

0.098

4.8

      SFB系列75Ω、100Ω同軸電纜參數

序號

型號

內導體mm

標稱絕緣外徑mm

鍍銀銅線外導體

標稱電纜外徑mm

介質耐壓（有效值）kV

衰減常數≤dB/m200 MHz

滅暈電壓≥kV

特性阻抗Ω

1

SFB-75-2-1

7/0.1鍍銀銅線

1.5

單層

2.6

2.0

0.5

1.0

75﹢5

2

SFB-75-2-3

7/0.1鍍銀銅包鋼線

1.5

單層

2.6

2.0

0.5

1.0

3

SFB-75-4-1

1/0.65鍍銀銅線

3.7

單層

5.5

4.4

0.18

1.8

75±3

4

SFB-75-4-3

1/0.65鍍銀銅包鋼線

3.7

單層

5.5

4.4

0.18

1.8

5

SFB-75-7-1

7/0.45鍍銀銅線

7.3

單層

9.2

8.5

0.13

3.4

6

SFB-75-7-3

7/0.45鍍銀銅包鋼線

7.3

單層

9.2

8.5

0.13

3.4

7

SFB-75-9-1

7/0.55鍍銀銅線

9.0

單層

11.0

10

0.096

4.0

8

SFB-75-9-3

7/0.55鍍銀銅包鋼線

9.0

單層

11.0

10

0.096

4.0

9

SFB-100-7-1

1/0.7鍍銀銅線

7.3

單層

9.2

6.5

0.13

2.6

100±5

10

SFB-100-7-3

1/0.7鍍銀銅包鋼線

7.3

單層

9.2

6.5

0.13

2.6
