信號電纜


本安全用防水集散型儀表信號電纜IJYP(S)

本安全用防水集散型儀表信號電纜IJYP(S)一、 產品特點及用途：本安全用防水集散型儀表信號電纜IJYP(S)除了符合本質安全電路用DCS電纜的技術性能外，還有很好的防水性能，不僅可用于
  • 電 話：18855017299,13637026879
  • 郵 箱：823213582@qq.com
產品描述

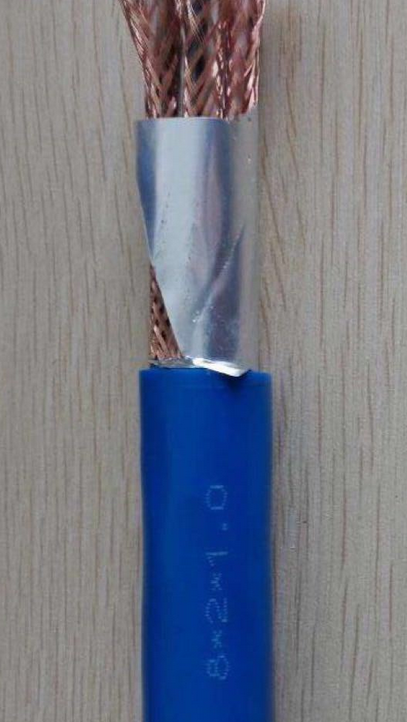

             本安全用防水集散型儀表信號電纜IJYP(S)

一、 產品特點及用途：本安全用防水集散型儀表信號電纜IJYP(S)除了符合本質安全電路用DCS電纜的技術性能外，還有很好的防水性能，不僅可用于橋架敷設，而且可用于電纜溝敷設及直埋敷設。用于防水性能要求較高的場合傳輸自動控制信號。

一、 產品標準

企業標準

二、 產品型號

型號

名  稱

IJYP(S)①

 銅芯聚乙烯絕緣本安用防水型DCS屏蔽電纜

IJYP(S)-R

 銅芯聚乙烯絕緣本安用防水型DCS屏蔽軟電纜

IJYJP(S)

 銅芯交聯聚乙烯絕緣本安用防水型DCS屏蔽電纜

IJYJP(S)-R

 銅芯交聯聚乙烯絕緣本安用防水型DCS屏蔽軟電纜

WDZ-IJYP(S)

 銅芯無鹵低煙阻燃聚烯烴絕緣本安用防水型DCS屏蔽電纜

WDZ-IJYP(S)-R

 銅芯無鹵低煙阻燃聚烯烴絕緣本安用防水型DCS屏蔽軟電纜

注釋：①(S)－防水，其余代號名稱及含義與本安DCS電纜相同

三、 使用特性

1．交流額定電壓 U0/U：300/500V

2．導體線芯***高工作溫度： 聚乙烯絕緣             70℃

                          交聯聚乙烯絕緣         90℃

                          無鹵低煙阻燃聚烯烴     70℃

                          無鹵低煙阻燃交聯聚烯烴 90℃和125℃兩種

3．***低環境溫度：固定敷設 -40℃；非固定敷設 -15℃。

4．電纜允許***小彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍

                          銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍

5．防水性能：

防水試驗內容

單位

指標

  浸水時間

h

48

  水      溫

℃

20

  水 壓 強

kPa

5

  浸水后線對工作電容

pF/m

≤100

  浸水后電容不平衡

pF/m

≤2

 注：1. 全浸水，端頭不密封。

 2. 其余性能浸水前后應無變化。




產品參數

五、主要技術指標

對數×2×標稱截面mm2IJYP(S),   IJYJP(S),WDZ- IJYP(S)IJYP(S)-R,   IJYJP(S)-R, WDZ-IJYP(S)-R
線芯結構(根數/直徑)mm***大外徑mm參考重量kg/km線芯結構(根數/直徑)mm***大外徑mm參考重量kg/km
AB
1×2×0.51/0.807/0.309.510419/0.189.5104
1×2×0.751/0.977/0.3710.111919/0.2310.2121
1×2×1.01/1.137/0.4310.513319/0.2610.5133
1×2×1.251/1.267/0.4810.914719/0.2910.9147
1×2×1.51/1.387/0.5211.316119/0.3211.4163
1×2×2.51/1.787/0.6812.420319/0.4112.4202
2×2×0.51/0.807/0.3014.721019/0.1814.7209
2×2×0.751/0.977/0.3715.926719/0.2316.1270
2×2×1.01/1.137/0.4317.030919/0.2617.0309
2×2×1.251/1.267/0.4818.234119/0.2918.2340
2×2×1.51/1.387/0.5219.641919/0.3219.8423
2×2×2.51/1.787/0.6822.354319/0.4122.3541
3×2×0.51/0.807/0.3015.425919/0.1815.4258
3×2×0.751/0.977/0.3716.831019/0.2317.0315
3×2×1.01/1.137/0.4318.036119/0.2618.0361
3×2×1.251/1.267/0.4819.943819/0.2919.9437
3×2×1.51/1.387/0.5221.049219/0.3221.2498
3×2×2.51/1.787/0.6823.664219/0.4123.6640
4×2×0.51/0.807/0.3016.830819/0.1816.8307
4×2×0.751/0.977/0.3718.337019/0.2318.5376
4×2×1.01/1.137/0.4320.546019/0.2620.5460
4×2×1.251/1.267/0.4821.952819/0.2921.9527
4×2×1.51/1.387/0.5222.959319/0.3223.1600
4×2×2.51/1.787/0.6826.280119/0.4126.2798
5×2×0.51/0.807/0.3018.336319/0.1818.3362
5×2×0.751/0.977/0.3720.646219/0.2320.9470
5×2×1.01/1.137/0.4322.254319/0.2622.2542
5×2×1.251/1.267/0.4823.962719/0.2923.9626
5×2×1.51/1.387/0.5225.372619/0.3225.6736
5×2×2.51/1.787/0.6828.696019/0.4128.6956
7×2×0.51/0.807/0.3020.542619/0.1820.5425
7×2×0.751/0.977/0.3722.551519/0.2322.8526
7×2×1.01/1.137/0.4324.562119/0.2624.5620
7×2×1.251/1.267/0.4826.371619/0.2926.3714
7×2×1.51/1.387/0.5227.580419/0.3227.8818
7×2×2.51/1.787/0.6832.0111019/0.4132.01105
8×2×0.51/0.807/0.3022.348419/0.1822.3482
8×2×0.751/0.977/0.3724.359819/0.2324.6610
8×2×1.01/1.137/0.4326.470619/0.2626.4705
8×2×1.251/1.267/0.4828.381419/0.2928.3812
8×2×1.51/1.387/0.5230.395119/0.3230.6968
8×2×2.51/1.787/0.6834.8134019/0.4134.81335
10×2×0.51/0.807/0.3026.364219/0.1826.3640
10×2×0.751/0.977/0.3728.777619/0.2329.1791
10×2×1.01/1.137/0.4331.995719/0.2631.9956
10×2×1.251/1.267/0.4834.3110519/0.2934.31105
10×2×1.51/1.387/0.5236.5129019/0.3236.91290
10×2×2.51/1.787/0.6841.3171519/0.4141.31710
