耐火電力電纜WDZ-(A/B/C)N-YY
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

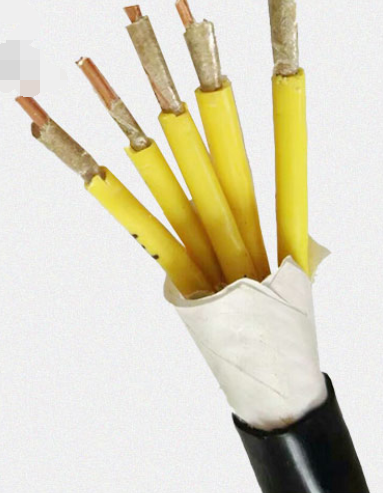

耐火電力電纜WDZ-(A/B/C)N-YY
一、產品特點及用途：
本產品具有較高的耐火性能，在火焰燃燒情況下，一定時間內不發生短路和斷路故障。因此，當火災發生時能在一定時間內，能保障關鍵部位正常供電，有利于滅火及減小損失。
適用于大型建筑、石油、冶金、化工、電力、艦船等要求防火安全較高場合的動力裝置連接。
產品詳情
二、產品標準
GB/T 12706-2020
GB/T 19666-2019
三、產品型號
| 型號 | 名 稱 |
| N-VV | 阻燃聚氯乙烯絕緣阻燃聚氯乙烯護套耐火電力電纜 |
| N-VV22 | 阻燃聚氯乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套耐火電力電纜 |
| N-VV23 | 阻燃聚氯乙烯絕緣鋼帶鎧裝阻燃聚乙烯護套耐火電力電纜 |
| WDZ（A/B/C）N-YY | 無鹵低煙阻燃聚烯烴絕緣無鹵低煙（A/B/C類）阻燃護套耐火電力電纜 |
| N-YJV | 交聯聚乙烯絕緣阻燃聚乙烯護套耐火電力電纜 |
| N-YJV22 | 交聯聚乙烯絕緣鋼帶鎧裝阻燃聚乙烯護套耐火電力電纜 |
| WDZ（A/B）N-YJY | 交聯聚乙烯絕緣無鹵低煙（A/B類）阻燃護套耐火電力電纜 |
| WDZ（A/B）N-YJY23 | 交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙（A/B類）阻燃護套耐火電力電纜 |
四、使用特性
1．額定電壓(AC)：U0/U 0.6/1kV
2．導體長期允許***高溫度：見基本型號后
3．***低環境溫度：固定敷設 -40℃；非固定敷設 -15℃。
4．安裝敷設溫度：不低于0℃
5．耐火特性：符合IEC331規定 符合GB/T19666-2019規定
火焰溫度 750℃ 火焰溫度 750℃
燃燒時間 3h 燃燒時間 90min
冷卻時間 12h 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 2A
附加電流 3A
6．阻燃特性：GB/T 19666-2019 A或B或C類
7．電纜允許彎曲半徑：非鎧裝：應不小于電纜外徑的8倍
鎧 裝：應不小于電纜外徑的12倍
產品參數
五、主要技術指標
成品電纜導體直流電阻
| 標稱截面mm2 | 20℃直流電阻 ≤Ω/km | 標稱截面mm2 | 20℃直流電阻 ≤Ω/km |
| 1.5 | 12.1 | 70 | 0.268 |
| 2.5 | 7.41 | 95 | 0.193 |
| 4 | 4.61 | 120 | 0.153 |
| 6 | 3.08 | 150 | 0.124 |
| 10 | 1.83 | 185 | 0.0991 |
| 16 | 1.15 | 240 | 0.0754 |
| 25 | 0.727 | 300 | 0.0601 |
| 35 | 0.524 | 400 | 0.0470 |
| 50 | 0.387 |
